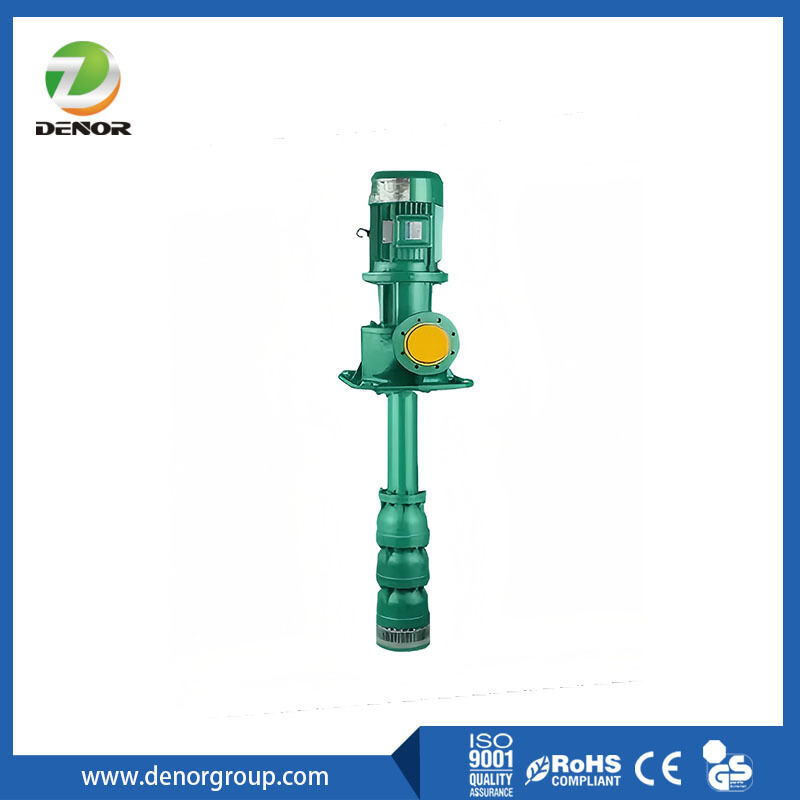

Ψηλή αντλία τουρμπίνης

Μια αντλία φυγοκεντρική κάθετου τύπου πολλαπλών σταδίων είναι μια φυγοκεντρική αντλία σχεδιασμένη για να μετακινεί υγρό από βαθιές υπόγειες πηγές (όπως πηγάδια ή γεωτρήσεις) ή βαθιά φρεάτια.

Χαρακτηριστικά
Κάθετη: Εγκαθίσταται κάθετα, με μικρό αποτύπωμα πάνω από το έδαφος.
Πολλαπλών σταδίων: Περιέχει πολλαπλούς πτερωτούς και διαχύτες (λεκάνη) στοιβαγμένους σε σειρά. Κάθε στάδιο αυξάνει την πίεση του υγρού, επιτρέποντας στην αντλία να επιτύχει πολύ υψηλά μανομετρικά (πιέσεις) από μεγάλα βάθη.
Άξονας γραμμής: Η ισχύς μεταδίδεται από έναν κινητήρα που βρίσκεται πάνω από το έδαφος στα υποβρύχια δοχεία της αντλίας μέσω ενός μακρού, κάθετου περιστρεφόμενου άξονα (ο «άξονας γραμμής»).

Αντλία στροβίλου: Αναφέρεται στην αρχή λειτουργίας του τμήματος της αντλίας, όπου οι πτερωτοί (σαν στροβίλος σε αντίστροφη λειτουργία) και οι σταθεροί διαχύτες μετατρέπουν αποτελεσματικά την ταχύτητα σε πίεση.

Αυτός ο σχεδιασμός έρχεται σε αντίθεση με μια υποβρύχια αντλία, όπου ο κινητήρας είναι επίσης βυθισμένος και συνδέεται απευθείας στην είσοδο της αντλίας.

Πώς λειτουργεί
Ο κινητήρας πάνω από το έδαφος περιστρέφει τον άξονα γραμμής. Ο άξονας περιστρέφει τη στοίβα των πτερωτών μέσα στα σταθερά δοχεία. Το υγρό εισάγεται μέσω του καμπάνας εισόδου και εισέρχεται στον πρώτο πτερωτό. Κάθε επόμενο στάδιο αυξάνει περαιτέρω την πίεση του υγρού. Το υγρό υψηλής πίεσης στη συνέχεια αναγκάζεται προς τα πάνω μέσω του σωλήνα στήλης, εξέρχεται μέσω της κεφαλής εκκένωσης και στον αγωγό του συστήματος.

Πλεονεκτήματα
Υψηλή απόδοση σε βαθιές ρυθμίσεις: Βελτιστοποιημένο για εφαρμογές υψηλής κεφαλής, υψηλής ροής, ειδικά από βαθιά πηγάδια ή φρεάτια.
Ευκολία συντήρησης και σέρβις: Ο κινητήρας και η κεφαλή εκκένωσης είναι εύκολα προσβάσιμα πάνω από το έδαφος. Η συναρμολόγηση του δοχείου της αντλίας μπορεί να τραβηχτεί έξω για επιθεώρηση ή επισκευή χωρίς εκσκαφή της πηγής.
Ανώτερα χαρακτηριστικά NPSH: Επειδή ο πρώτος πτερωτός είναι βυθισμένος, η αντλία έχει θετική κεφαλή αναρρόφησης, εξαλείφοντας τα προβλήματα αναρρόφησης και τους κινδύνους σπηλαίωσης που είναι κοινοί με τις οριζόντιες φυγοκεντρικές αντλίες.
Ανθεκτικό και αξιόπιστο: Σχεδιασμένο για συνεχή λειτουργία σε βιομηχανικές και δημοτικές εφαρμογές.
Μικρό αποτύπωμα: Ο κάθετος σχεδιασμός απαιτεί ελάχιστο χώρο δαπέδου πάνω από το έδαφος.

Εφαρμογές
Αυτός ο τύπος αντλίας είναι ένα «εργαλείο» σε βιομηχανίες που απαιτούν αξιόπιστη εξαγωγή ή ανύψωση μεγάλων όγκων υγρού από βάθος:

Παροχή νερού από βαθιά πηγάδια: Δημοτικά πηγάδια νερού, εξαγωγή βιομηχανικού νερού διεργασίας.

Άρδευση: Μεγάλης κλίμακας γεωργική άρδευση από βαθιά υδροφόρα στρώματα.

Κυκλοφορία και μεταφορά: Κυκλοφορία νερού ψύξης σε εργοστάσια παραγωγής ενέργειας, διυλιστήρια και εγκαταστάσεις χημικής επεξεργασίας.

Πυροπροστασία: Χρησιμοποιείται ως αξιόπιστες αντλίες πυρόσβεσης σε συστήματα που απαιτούν υψηλή πίεση.

Αφαλάτωση: Αφαλάτωση ορυχείων, βαθιά φρεάτια εργοταξίων και έλεγχος πλημμυρών.

Πρόσληψη ακατέργαστου νερού: Άντληση νερού από ποτάμια, λίμνες ή δεξαμενές σε μονάδες επεξεργασίας.

Εν συντομία, η κάθετη αντλία στροβίλου άξονα γραμμής πολλαπλών σταδίων είναι η λύση για εφαρμογές άντλησης βαρέως τύπου, υψηλής κεφαλής, όπου η αξιοπιστία, η δυνατότητα συντήρησης και η απόδοση είναι κρίσιμες.

Εν συντομία, η κάθετη αντλία στροβίλου πολλαπλών σταδίων είναι η λύση για εφαρμογές άντλησης βαρέως τύπου, υψηλής κεφαλής, όπου η αξιοπιστία, η δυνατότητα συντήρησης και η απόδοση είναι κρίσιμες.
