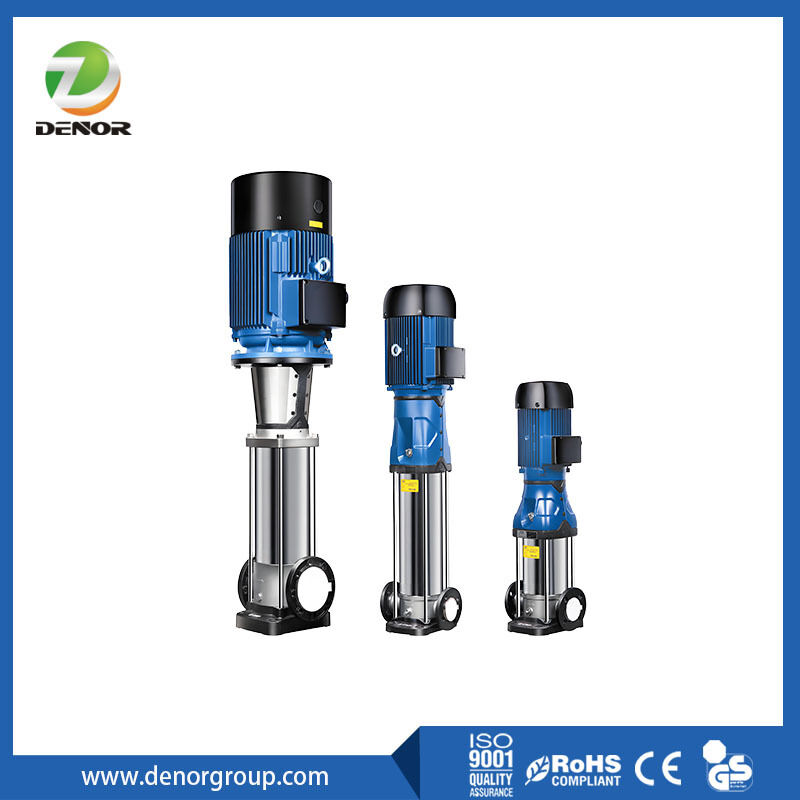

CDL/CDLF Κάθετη Πολυβάθμια Αντλία

Η κάθετη πολυβάθμια φυγοκεντρική αντλία Denor CDL/CDLF επιτυγχάνει υψηλό μανομετρικό ύψος συνδέοντας πολύβαθμους πτερωτούς τροχούς σε σειρά, η οποία είναι κατάλληλη για σενάρια με υψηλές απαιτήσεις πίεσης υγρού. Κοινά πεδία περιλαμβάνουν τη δευτερεύουσα παροχή νερού για πολυώροφα κτίρια κατοικιών και γραφείων, λύνοντας το πρόβλημα της ανεπαρκούς πίεσης νερού στους ορόφους και εξασφαλίζοντας σταθερή πίεση νερού.

Οι κάθετες πολυβάθμιες αντλίες CDL/CDLF έχουν σχεδιαστεί για μια ποικιλία εφαρμογών, από την άντληση πόσιμου νερού έως την άντληση βιομηχανικών υγρών. Εφαρμόζεται για υγρά σε διαφορετικές θερμοκρασίες, διαφορετική ονομαστική ροή, διαφορετικό εύρος πίεσης.
Το CDL είναι κατάλληλο για μη διαβρωτικά υγρά.
Το CDLF είναι κατάλληλο για ελαφρώς διαβρωτικά υγρά.

Οι αντλίες Denor CDL/CDLF υιοθετούν μια νέα τεχνολογία στεγανοποίησης για εύκολη αποσυναρμολόγηση της μηχανικής στεγανοποίησης από ανοξείδωτο χάλυβα. Επιπλέον, αυτό το μηχάνημα κινείται από έναν τυπικό ηλεκτρικό κινητήρα. Ο άξονας εξόδου του κινητήρα συνδέεται απευθείας με τον άξονα της αντλίας μέσω ενός συνδέσμου. Ο κύλινδρος αντοχής στην πίεση και τα εξαρτήματα διόδου ροής στερεώνονται μεταξύ της κεφαλής της αντλίας και του τμήματος εισόδου & εξόδου με μπουλόνια συγκράτησης. Η είσοδος και η έξοδος βρίσκονται στο κάτω μέρος της αντλίας στο ίδιο επίπεδο. Αυτός ο τύπος αντλίας μπορεί να εξοπλιστεί με έναν έξυπνο προστατευτή για την αποτελεσματική αποτροπή της ξηρής λειτουργίας, της εκτός φάσης και της υπερφόρτωσης.

Εν συντομία, η κάθετη πολυβάθμια φυγοκεντρική αντλία Denor CDL/CDLF παρέχει μια ισχυρή και αποτελεσματική λύση για τη μεταφορά και την κυκλοφορία νερού. Η υψηλή απόδοση τάσης, ο συμπαγής σχεδιασμός και η αξιόπιστη απόδοσή της την καθιστούν την προτιμώμενη επιλογή για βιομηχανικές, εμπορικές και οικιακές εφαρμογές.  Είναι μια ιδανική επιλογή για παροχή νερού σε πολυώροφα κτίρια, βιομηχανικές διεργασίες υψηλής πίεσης και ενεργειακά συστήματα.

Σημασία μοντέλου:

Πάρτε το 50 CDLF 18-15x6 ως παράδειγμα:
50 --- Διάμετρος εισόδου & εξόδου (mm)
CDL --- Κάθετη πολυβάθμια αντλία σωλήνωσης
F --- Τα εξαρτήματα διόδου ροής είναι από ανοξείδωτο χάλυβα
18 --- Ροή (m³/h)
15 --- Μανομετρικό ύψος (m)
6 --- Αριθμός σταδίων

Εφαρμογή:

1. Παροχή νερού: Φιλτράρισμα και μεταφορά νερού από μονάδες επεξεργασίας νερού, διανομή νερού από μονάδες επεξεργασίας νερού, αύξηση πίεσης κύριου αγωγού, αύξηση πίεσης σε πολυώροφα κτίρια.
2. Βιομηχανική αύξηση πίεσης: Σύστημα νερού διεργασίας, σύστημα καθαρισμού, σύστημα έκπλυσης υψηλής πίεσης, σύστημα πυρόσβεσης.
3. Βιομηχανική μεταφορά υγρών: Συστήματα ψύξης και κλιματισμού, νερό τροφοδοσίας λέβητα και συστήματα συμπύκνωσης, εργαλειομηχανές, μεταφορά μέσων οξέων και αλκαλίων.
4. Επεξεργασία νερού: Συστήματα υπερδιήθησης, συστήματα αντίστροφης όσμωσης, συστήματα απόσταξης, διαχωριστές και συστήματα επεξεργασίας νερού για πισίνες.
5. Άρδευση: Άρδευση καλλιεργήσιμης γης, άρδευση με καταιονισμό, άρδευση με σταγόνες.

6. Πυρόσβεση.



Χαρακτηριστικό:

1. Υιοθετεί ένα εξαιρετικό υδραυλικό μοντέλο και προηγμένη τεχνολογία κατασκευής, η οποία βελτιώνει σημαντικά την απόδοση και τη διάρκεια ζωής της αντλίας.
2. Αυτό το μηχάνημα χρησιμοποιεί μηχανικές στεγανοποιήσεις από καρβίδιο τσιμέντου και φθοριούχο καουτσούκ για τη στεγανοποίηση του άξονα, η οποία μπορεί να βελτιώσει την αξιοπιστία της λειτουργίας της αντλίας και τη θερμοκρασία του μέσου μεταφοράς.
3. Το τμήμα υπερχείλισης του μηχανήματος είναι κατασκευασμένο από ανοξείδωτο χάλυβα με σφράγιση και συγκόλληση, καθιστώντας την αντλία κατάλληλη για ελαφρώς διαβρωτικά μέσα.
4. Με συμπαγή δομή, μικρό μέγεθος, μικρό βάρος, χαμηλό θόρυβο, σημαντικό αποτέλεσμα εξοικονόμησης ενέργειας και βολική συντήρηση.
5. Η είσοδος και η έξοδος νερού της φυγοκεντρικής αντλίας CDL/CDLF βρίσκονται στην ίδια οριζόντια γραμμή της βάσης της αντλίας, η οποία μπορεί να χρησιμοποιηθεί απευθείας στον αγωγό.
6. Αυτό το μηχάνημα χρησιμοποιεί τυπικό κινητήρα και οι χρήστες μπορούν εύκολα να εξοπλίσουν τον κινητήρα σύμφωνα με τις ανάγκες τους.
7. Οι έξυπνοι προστατευτές μπορούν να εξοπλιστούν σύμφωνα με τις ανάγκες του χρήστη για την αποτελεσματική προστασία της αντλίας από ξηρή λειτουργία, έλλειψη φάσης και υπερφόρτωση.



Δεδομένα παραμέτρων:

Μοντέλο	Ισχύς	Ροή	1	1.2	1.6	2	2.4	2.8	3.2	3.5
	(KW)	(m3/h)
CDL2.2	0.37	H(m)	18	17	16	15	13	12	10	8
CDL2.3	0.37	H(m)	27	26	24	22	20	18	15	12
CDL2.4	0.55	H(m)	36	35	33	30	26	24	20	16
CDL2.5	0.55	H(m)	45	43	40	37	33	30	24	20
CDL2.6	0.75	H(m)	53	52	50	45	40	36	30	24
CDL2.7	0.75	H(m)	63	61	57	52	47	41	35	28
CDL2.9	1.1	H(m)	80	78	73	67	61	54	45	37
CDL2.11	1.1	H(m)	98	95	89	82	73	64	54	44
CDL2.13	1.5	H(m)	116	114	106	98	89	78	65	52
CDL2.15	1.5	H(m)	134	130	123	112	100	90	73	60
CDL2.18	2.2	H(m)	161	157	148	136	121	108	91	76
CDL2.22	2.2	H(m)	197	192	180	165	148	130	110	90
CDL2.26	2.2	H(m)	232	228	214	198	179	158	130	110
